1. Измеритель сопротивления изоляции (мегомметр)
Тест. сигнал |
Макс. предел |
Погрешность |
Дискр. |
125В |
0,125...4,000 МОм |
±(2% + 10 е.м.р.) |
0,001 МОм |
4,001...40,00 МОм |
0,01 МОм |
||
4,01...400,0 МОм |
±(4% + 5 е.м.р.) |
0,1 МОм |
|
400,01...4000 МОм |
±(5% + 5 е.м.р.) |
1 МОм |
|
250В |
0,250...4,000 МОм |
±(2% + 10 е.м.р.) |
0,001 МОм |
4,001...40,00 МОм |
0,01 МОм |
||
4,01...400,0 МОм |
±(3% + 5 е.м.р.) |
0,1 МОм |
|
400,01...4000 МОм |
±(4% + 5 е.м.р.) |
1 МОм |
|
500В |
0,500...4,000 МОм |
±(2% + 10 е.м.р.) |
0,001 МОм |
4,001...40,00 МОм |
0,01 МОм |
||
4,01...400,0 МОм |
±(2% + 5 е.м.р.) |
0,1 МОм |
|
400,01...4000 МОм |
±(4% + 5 е.м.р.) |
1 МОм |
|
1000В |
1,000...4,000 МОм |
±(3% + 10 е.м.р.) |
0,001 МОм |
4,001...40,00 МОм |
±(2% + 10 е.м.р.) |
0,01 МОм |
|
4,01...400,0 МОм |
±(2% + 5 е.м.р.) |
0,1 МОм |
|
400,01...4000 МОм |
±(4% + 5 е.м.р.) |
1 МОм |
2. Измеритель электрических параметров (мультиметр)
Параметр |
Макс. предел |
Погрешность |
Дискр. |
Напряжение постоянного тока |
1000В |
±(0,8% + 5 е.м.р.) |
1В |
• Выходной импеданс: 10 МОм |
|||
Напряжение переменного тока |
750В |
±(1,2% + 10 е.м.р.) |
1В |
• Выходной импеданс: 10 МОм |
|||
Сопротивление участка цепи |
40,00 Ом |
±(1,2% + 3 е.м.р.) |
0,01 Ом |
400,0 Ом |
0,1 Ом |
||
• Макс. напряжение холостого хода: 5,8В |
|||
|
|||
Проверка целостности участка цепи («прозвонка») |
|||
Пороговое сопротивление |
35 Ом |
||
Макс. напряжение холостого хода |
5,8В |
||
Защита от перегрузки |
250В (RMS) |
||
Ток короткого замыкания |
200...220мА при 0 Ом |
3. Общие параметры
Параметр |
Значение |
Скорость выборки, изм./с |
2,5 |
Цифровой индикатор |
4-разрядный, 1 шт. |
Питание прибора |
Элементы питания типа АА (1,5В), 6 шт. |
Условия эксплуатации |
0...40°С, ≤ 80%RH |
Условия хранения |
−10...60°С, ≤ 70%RH |
Размеры, мм вес (с АА), г |
205×92×50 603 |
Соответствие стандартам |
IEC 61010-1 |
Наименование |
Количество |
1. Прибор |
1 шт. |
2. Измерительные щупы |
2 шт. |
3. Щуп с зажимом типа «Крокодил» |
1 шт. |
4. Батарея типа АА (1,5В) |
6 шт. |
5. Ремешок |
1 шт. |
6. Чемодан пластиковый |
1 шт. |
7. Руководство по эксплуатации |
1 шт. |
Реестр номер | 75069-19 |
Дисплей | ЖК, двойной |

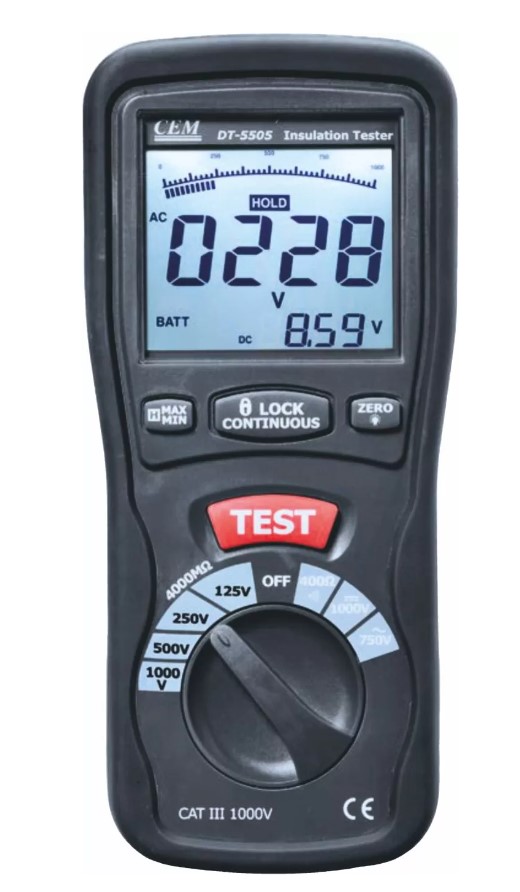

Модель | DT-5505 |
Звуковой сигнал | да |
Предохранители | 500мА/1000В |
Защита | Двойная изоляция |
Диапазоны постоянного напряжения | 1000В |
Диапазоны переменного напряжения | 750В |
Диапазоны сопротивления | 40Ом, 400Ом |
Проверка целостности цепи | да |
Сопротивление изоляции | 0.125...4000МОм |
Зажимы | Тип «Крокодил» |
Быстродействие | 2.5 измерения в сек |
Индикатор низкого заряда батареи | да |
Подсветка | да |
Индикатор перегрузки | да |
Автоматическое выключение прибора | ~10 мин |
Температура эксплуатации, °C | 0...40 |
Температура при хранении, °С | -10...60 |
Влажность при эксплуатации, % | ≤80 |
Влажность во время хранения, % | ≤7205x92x500 |
Функция вывода максимального значения MAX | да |
Функция вывода минимального значения MIN | да |
Функция удержания показаний | да |
Элемент питания | 6x1.5 В АА |
Габаритные размеры, мм | 205x92x50 |
Вес, г | 603 |
Гарантия | 2 года. |
